Kako postići dobar SWR?

Neodgovarajuća uzemljena ravnina jedan je od glavnih uzroka visokih očitanja SWR-a. Trebali biste odabrati zvučnu uzemljenu ravninu s cijelom metalnom površinom.

To bi značilo provući trake za uzemljenje na što više dijelova šasije vozila. Trake neka budu što kraće. Sustav treba dobro uzemljiti s ravninom kako bi se očitanja mogla normalizirati.

Neispravna instalacija i montaža antene još je jedan čimbenik koji uzrokuje problem. Kako biste izbjegli rupe u zakonu, savjetujemo vam da montirate antenu kako je propisano u priručniku i pravilno uzemljite svaki dio CB sustava.

Možete koristiti mjerač napona za određivanje točaka vozila koje bi mogle ometati uzemljenje vašeg sustava, a zatim pokušati uzemljiti te dijelove kako biste poboljšali svoju ravninu uzemljenja.

Oštećeni koaksijalni kabel veliki je razlog iza visokih očitanja SWR-a.

Koaksijalni kabel se može iskriviti, kratko spojiti ili prikliještiti tijekom vožnje kroz vozilo. Može se oštetiti prilikom kupnje na tržištu. Stoga je neophodno temeljito provjeriti svoj koaksijalni kabel prije kupnje. Koristite koaksijalni kabel od 50 ohma za jednu antenu i koaksijalni kabel od 75 ohma za dvostruku antenu.

LOŠA MJESTA ZA MONTAŽU CB ANTENE

Ako ste postigli očitanje SWR-a negdje između 2,0 i 3,0, vaš sustav nije ispravno podešen i treba ga bolje podesiti.

Još jedan važan čimbenik u tako visokim očitanjima SWR-a je loše mjesto za postavljanje vaše CB antene. Vaše mjesto ugradnje je loše ako ima sljedeće karakteristike:

Antena je ispod krovne linije.

Antena je blokirana ili prekrivena vremenom.

Antena je preblizu metalnim zgradama ili strukturama.

Ako vaše mjesto ugradnje ima ove tri karakteristike, odmah ga promijenite.

Da biste izvukli svoj CB radio, potrebna vam je antena koja je ispravno podešena. Očitanje visokog SWR-a ne samo da može uzrokovati smetnje na vašem CB radiju, već ga može i oštetiti. Evo nekoliko koraka za testiranje omjera stojnih valova vašeg antenskog sustava i njegovo podešavanje za performanse.

Odaberite čisto mjesto bez prepreka za podešavanje SWR-a. Antene su vrlo osjetljive na objekte u njihovoj blizini. Idite na otvoreno područje kako biste ugodili svoje antene, kao što je parkiralište ili udaljeno polje. To se može učiniti i kod kuće, pod uvjetom da niste blizu kuće. Ne pokušavajte ugađati unutar zgrade, ispod drveća, u blizini ili ispod električnih vodova ili dok netko stoji pokraj antene. To iskrivljuje signal i uzrokuje refleksiju natrag u antenu dajući lažna očitanja. Također, zatvorite sva vrata, haubu i poklopac prtljažnika.

Postavljanje SWR testa samo s radiom. Ako imate pojačalo, isključite ga ili po mogućnosti uklonite iz instalacije.

Umetnite bič antene u kromirani stup za podešavanje antene na vrhu zavojnice.

Koristeći ili mjerač ugrađen u radio ili dobar vanjski SWR mjerač, kalibrirajte na kanalu 20. Vratite se na SWR i zabilježite očitanja na tri kanala 1, 20 i 40.

Ako se očitanje SWR-a pojavi na kanalu 1, duljina antene je predugačka i mora se skratiti. Otpustite vijke za postavljanje jarbola i spustite bič za 1/4 u jarbol. Zategnite vijak za postavljanje jarbola i ponovno očitajte SWR. Ponavljajte dok se ne postigne SWR. Ako je bič potpuno spušten u jarbol, a SWR je još uvijek visok, uklonite bič s jarbola. Pomoću pile za metal, brusilice ili rezača vijaka izrežite 1/4 donjeg dijela bičaste antene. Ponovno umetnite bič u jarbol i ponovno testirajte SWR. Ponovite gornji postupak sve dok SWR ne bude ispod 1,5 svih kanala.

Ako se očitanje SWR-a pojavi na kanalu 40, bič antene je prekratak i mora se podignuti. Otpustite vijke za postavljanje jarbola, podignite bič za 1/4, ponovno zategnite vijke za podešavanje i ponovno testirajte SWR. Ponovite gornji postupak sve dok SWR ne bude ispod 1,5 svih kanala

Uobičajeni uzroci visokog SWR-a

Loša ravnina tla često je uzrok visokog SWR-a. Odaberite zvučnu uzemljenu ravninu s cijelom metalnom površinom

To bi značilo provući prizemne trake na što više dijelova šasije vozila. Vaš bi cilj trebao biti da budu što kraći

Neispravna instalacija antene i montaža antene drugi su čimbenici koji uzrokuju problem. Kako biste izbjegli petlje uzemljenja, savjetujemo vam da montirate antenu točno prema uputama u priručniku i pravilno uzemljite svaki dio nosača CB antene

Pomoću mjerača napona odredite točke vozila koje bi mogle ometati uzemljenje vašeg sustava, a zatim pokušajte uzemljiti te dijelove kako biste poboljšali svoju ravninu uzemljenja

Oštećeni koaksijalni kabel ili PL-259 vrlo je čest problem iza visokih očitanja SWR-a antene. Prilikom rješavanja problema provjerite postoje li ova oštećenja koja se obično nalaze na antenama od stakloplastike

Koaksijalni kabel se može iskriviti, kratko spojiti ili priklještiti tijekom vožnje kroz vozilo. Može se oštetiti prilikom kupnje na tržištu. Stoga je neophodno temeljito provjeriti svoj koaksijalni kabel prije kupnje. Koristite koaksijalni kabel od 50 ohma za pojedinačne antene i koaksijalni kabel od 75 ohma za dvostruke antene

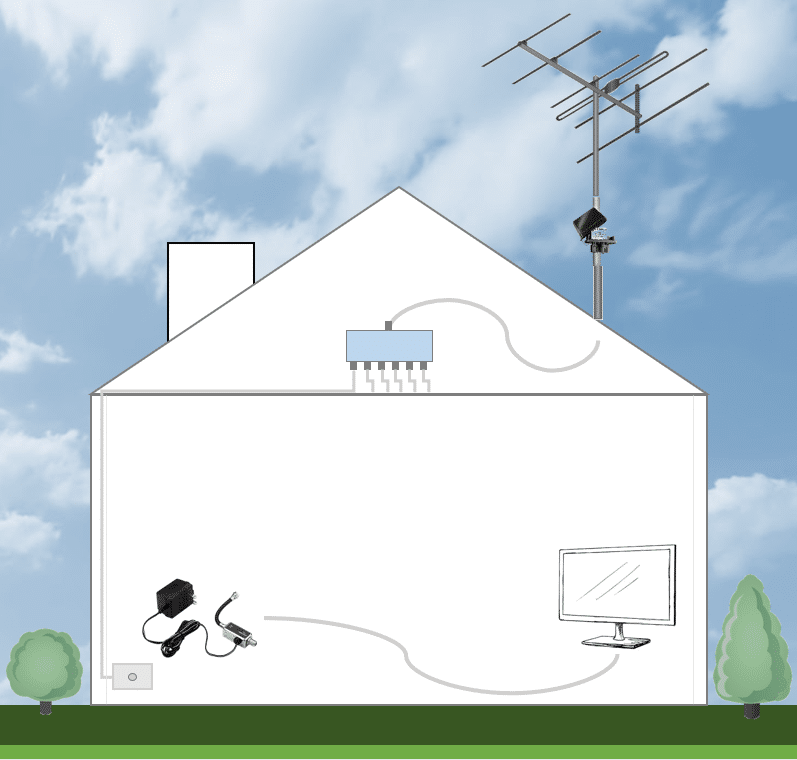

10 koraka do instalacije digitalne TV antene

Dakle, prijem Free To Air TV-a u vašoj kući u Sydneyu odjednom se pokvario. Slika se počela pikselizirati, zatim tu i tamo preskače okvir, a zvuk se stalno prekida. Nešto nije u redu s vašim TV antenskim sustavom.

10 koraka do instalacije digitalne TV antene u Sydneyu

Kako biste ponovno pokrenuli prijem digitalne TV-a, potrebno je izvršiti sljedećih 10 koraka za instalaciju antene za digitalnu TV u Sydneyu kako biste ponovno vratili sliku i zvuk.

1. Prava TV antena

Važan dio svakog stambenog TV antenskog sustava je TV antena se. Ako se nalazite u Sydneyu, morat ćete provjeriti trebate li VHF (vrlo visoke frekvencije) ili UHF (ultra visoke frekvencije) antenu. To će ovisiti o tome koji TV odašiljač daje signal u vašem lokalnom području. Za veliki dio Sydneya to će značiti postavljanje VHF antene i usmjeravanje prema Artarmonu na sjeveru Sydneya. Ali ako ste na periferiji ili u brdovitom području, možda postoji drugačiji TV odašiljač koji pruža bolji prijem.

Osim toga, bez obzira usmjeravate li na VHF ili UHF odašiljač, postoji mnogo različitih dizajna i veličina antena koje će primiti signal bolje od ostalih. Za TV prijem, kritičan element dizajna je 'pojačanje' antene. Antena s visokim pojačanjem primit će jaču snagu signala i kvalitetniji signal od antene s niskim pojačanjem. Također možete dobiti antenu s određenim stupnjem ugrađenog 4G ili 5G filtra za pomoć u smanjenju buke ili smetnji (pogledajte više pojedinosti u nastavku).

2. Nosač TV antene ili usmjeravanje jarbola i antene

Vrsta nosača antene koji koristite zapravo može poboljšati kvalitetu vašeg prijema zbog jednog važnog čimbenika – visine. Visina nosača antene može napraviti OGROMNU razliku u kvaliteti signala i snazi ​​koju primate na TV-u i često je razlika između toga da li imate ili nema prijema. U nekim područjima, gdje imate liniju vidljivosti do obližnjeg odašiljača signala, trebat će vam samo kratki ~1,4 m krovni nosač od limenog ili crijepa. U drugim situacijama, možda će vam trebati jarbol s utegama od 15 stopa ili čak do 50 stopa utegnuti jarbol. Da, još uvijek postavljamo 50 stopa (~15 m) jarbol s klinovima na vrhu zgrada od 1 ili 2 kata. To može značiti do 70 stopa iznad razine zemlje! Srećom, kod digitalnih TV signala to nije potrebno ni približno kao u danima analogne televizije.

Osim vrste nosača antene, također ćete morati uzeti u obzir poravnanje antene (kako biste bili sigurni da je usmjerena prema željenom odašiljaču) i položaj nosača antene na vašem krovu. Možda postoji drveće ili lišće (ili druge visoke zgrade) koje ćete htjeti izbjeći dok pokušavate doći do točke na krovu radi pouzdanog signala.

3. Pojačivač TV antene (s 4G filtrom)

Bez obzira imate li VHF ili UHF antenu, ovisno o vašoj lokaciji, visini zgrade, broju TV utičnica i vrsti/duljini kabela, možda će vam trebati Pojačivač TV antene .

Digitalni TV signal ima dvije glavne komponente: (i) snagu signala; i (ii) kvalitetu signala. Dok se snaga signala može podesiti uz pomoć pojačivača TV antene (koji se naziva i pojačivač antene ili pojačivač TV signala), ne možete poboljšati kvalitetu signala s bilo kojim sličnim uređajem.

Kvaliteta signala prvenstveno će se odrediti na anteni (vrsta i položaj antene). Ako imate lošu kvalitetu signala, vjerojatno ćete morati zamijeniti antenu boljom ili premjestiti antenu na drugo mjesto (obično više) kako bi mogla primati više signala.

Snaga signala, s druge strane, može se povećati s a Pojačivač TV antene , ili smanjen prigušivačem. Snaga signala se smanjila iz više razloga. Možda ste u području sa slabim signalom (velika udaljenost od odašiljača), imate veliko brdo između vaše kuće i odašiljača, dijelite signal između većeg broja TV utičnica u vašoj kući, koristite stari kabel s velikim gubicima, imaju duge kabele ili nešto drugo. Mnogo je čimbenika koji pridonose gubitku signala u TV sustavu što rezultira potrebom upotrebe antenskog pojačala za pojačavanje signala.

Kada koristite a pojačanje TV antene r, postoje 2 glavne stvari na koje treba obratiti pozornost.

To je da ne želite preopteretiti signal (pojačavanjem pojačala previsoko). TV tuneri mogu obraditi signal samo ako je primljen unutar određenog pojasa jačine signala u decibelima (dB). TV tuner neće raditi s preniskom razinom snage signala, a također neće raditi ni s previsokom razinom snage signala!

Drugo upozorenje je da a Pojačivač TV antene ne zna koji se signali koriste za TV kanale, u usporedbi s AM radiom, 4G signalom mobilnog telefona ili bilo kojim drugim RF signalom. Zbog toga je važno da ne pojačavate neželjene 4G signale koji mogu uzrokovati smetnje s TV signalima koje želimo izolirati. Kao rezultat toga, mnogi pojačivači TV antena ovih dana imaju ugrađene 4G/LTE filtere.

4. -u Kabel

Ulazni kabel povezuje antenu sa sljedećim uređajem u vašem TV sustavu, koji je obično antenski razdjelnik smješten na vašem krovu. Ulazni kabel trebao bi biti kvalitetan jer mora održavati što je moguće više razine signala, a također mora biti otporan na vremenske uvjete (sunce i kišu).

Kao rezultat toga, preporučamo korištenje samo četveroohmskog RG6 ili RG11 kabela od 50 ohma. Četiri sloja zaštite vrhunski su standard za TV kablove u Australiji i osiguravaju zaštitu od vremenskih nepogoda, ali također osiguravaju da nema drugih neželjenih RF signala koji ulaze u naš kabel i uzrokuju smetnje.

5. RF razdjelnik visoke izolacije

Antenski razdjelnik može izgledati kao standardni uređaj, ali pazite na male, ali suptilne razlike između vrsta dostupnih razdjelnika. Važna značajka je frekvencija koja može proći kroz razdjelnik. Dok besplatni TV prijem (VHF i UHF) radi ispod 850 Mhz, ako trebate da vaš Foxtel prijem prođe kroz razdjelnik, možda ćete morati povećati kvalitetu vašeg razdjelnika da prođe do 2400 Mhz. Osim toga, trebali biste pripaziti na razdjelnike s visokom izolacijom jer će oni rezultirati time da jedan priključak razdjelnika neće utjecati na druge priključke, što može uzrokovati probleme koje je ponekad vrlo teško locirati.

Razdjelnici dolaze u različitim veličinama, od jednostavnog dvosmjernog do 8-staznog razdjelnika. Mogu biti "lančano povezani" tako da opslužuju više od 8 TV izlaza s jedne antene, međutim, svaki put kada podijelite signal, gubite snagu signala. Dakle, u sustavu u kojem je signal podijeljen, postoji veća šansa da će biti potreban pojačivač TV antene kako bi se snaga signala vratila na razinu koju može koristiti vaš TV tuner.

Konačno, razdjelnici mogu imati određene priključke koji su 'power pass'. To znači da se mala električna struja može prenijeti iz TV utičnice uz TV kabel do bilo kojeg pojačivača koji se obično nalazi u blizini antene. Pojačivačima je potrebna energija za rad, pa bez koaksijalnog kabela koji omogućuje prolaz električne energije i bez razdjelnika koji ima priključke za 'power pass', ponekad nema načina da ga uključite.

6. Izlazni kablovi

Izlazni kabel vodi od vašeg razdjelnika do TV utičnice ili zidne ploče. Ovisno o vrsti kabela koji se koristi, postoje udaljenosti na kojima će razina snage signala ostati nepromijenjena prije nego što postane preniska za rad. Ako postoji vrlo dugačak kabel, trebat će vam RG11 kabel, u suprotnom, preporučujemo korištenje visokokvalitetnog RG6 kabela s četiri oklopa.

7. Zidne ploče

Zidne pločice se pričvršćuju vijcima na zid (slično kao utičnica) i omogućuju vam kratko spajanje ili let s televizora na zid. Zidne ploče ne izgledaju previše, ali sastoje se od C-kopče, same zidne ploče, pokrovne ploče i mehanizma. Mogu doći u različitim bojama i stilovima, tako da možete imati "dvostruku skupinu" ili "trostruku grupu" ako želite više od jedne TV točke na jednoj lokaciji ili želite također imati podatkovnu točku na istoj zidna ploča.

8. TV pojačivač napajanja

TV pojačivači zahtijevaju napajanje za rad - tj. oni su "aktivan" uređaj. Srećom, imamo način da ih opskrbimo strujom bez postavljanja napojne točke na vašem krovu!

Koaksijalni kabel koji postavljamo za slanje signala od antene do vaše zidne ploče zapravo je sposoban poslati vrlo nisku električnu struju u suprotnom smjeru! TV pojačivač napajanja i napajanje je uređaj koji 'ubacuje' snagu u kabel i šalje tu snagu (obično 13 V ili 18 V) koaksijalnim kabelom, sve do vašeg TV pojačivača. Kao što već znate, ovo će ispravno raditi samo ako imate razdjelnik s 'power pass' priključkom na desnom kabelu!

9. TV Muha s

TV letvica je kratki komad kabela koji povezuje vaš TV sa zidnom pločom televizora. Ne treba ga podcjenjivati ​​u smislu njegove važnosti, au prošlosti smo imali mnogo situacija u kojima je mušica loše kvalitete izazvala mnoge probleme.

Ono na što treba paziti je da je letvica izrađena od visokokvalitetnog kabela. Opet, preporučujemo korištenje RG6 kabela s četiri oklopa.

Drugo, nećete željeti da letvica bude jako dugačka ili da ima mnogo spojeva u kabelu. S obzirom na to da fly ponekad može biti vrlo niske kvalitete (posebno oni koji dolaze s televizorom ili koje možete kupiti u lokalnoj trgovini elektroničkom opremom), trebali biste ovaj kabel učiniti što kraćim (ne duljim od nekoliko metara).

10. TV tuner

Posljednji dio slagalice koji osigurava digitalni TV prijem je TV tuner koji se nalazi unutar vašeg TV-a ili set-top box-a. Iako postoje situacije u kojima imate digitalni TV signal na kraju TV signala, ako je TV tuner u vašem TV-u neispravan ili potpuno pokvaren, tada nećete dobiti pouzdan video/audio doživljaj.

Nažalost, s malobrojnim TV serviserima, to znači da ili možete kupiti TV set-top box koji će obavljati funkciju TV tunera u ime vašeg TV-a, ili ćete morati kupiti potpuno novi TV!

Vodič za odvajanje antene za pojačivače signala mobitela

Razdvajanje antene prilikom instaliranja pojačivača signala mobitela tema je koja se stalno javlja od strane naših kupaca i mi

odlučio je objaviti post kako bi razjasnio neka pitanja koja vam mogu pomoći u izvlačenju iz pojačivača signala vašeg mobilnog telefona. Zašto je razdvajanje toliko važno?

Razdvajanje je ključno jer se inače svi signali isprepleću i miješaju. Rezultat je da se morate nositi sa smetnjama signala mobilnog telefona, što znači prekinute pozive i neželjenu buku. Antene su glasna usta koja omogućuju mobitelu da razgovara sa tornjevima koje vidite na autocestama,

te visoke metalne konstrukcije s antenskim antenama. Svi naši mobiteli također imaju antene, ali one su tako male i skrivene da se ne vide. Međutim, antene su tu i to je ono što vam omogućuje upućivanje i primanje poziva. Mobitel

pojačivači signala imaju donorsku antenu i prijamnu antenu. Donorska antena šalje signal, dok prijamna antena, kao što ime sugerira, prima signal sa tornja mobilne telefonije.

Sada, što se tiče antena, one nisu inteligentni uređaji koji mogu razlikovati antenu na tornju mobilnog telefona ili antenu koja je na vašem telefonu. Oni idu putem otpora, što znači da će razgovarati sa svakom antenom koja im se nađe u blizini. Ako dvije antene nisu odvojene onda će razgovarati jedna s drugom.

Vanjska antena je fizički odvojena od unutarnje

antene, ali da biste znali koliko, slijedite ovaj jednostavan vodič u nastavku kako biste postigli optimalno odvajanje.

BOOSTER DOBITAK MIN. ANTENA

(dB) ODVAJANJE

20 dB 3 stope

30 dB 4 stope

40 dB 6 stopa

45 dB 15 stopa

55 dB 55 stopa

65 dB 70 stopa

68 dB 80 stopa

70 dB 110 stopa

80 dB 125 stopa

Napomena: navedena udaljenost je ravnolinijska udaljenost između vanjske i unutarnje antene.

Alternativne metode

a) DIP prekidač

Svi pojačivači signala mobitela za kućnu primjenu imaju DIP prekidač ili kotačiće za podešavanje pojačala, možete smanjiti ili pojačati signal kako biste se riješili smetnji, ali također treba napomenuti da ova metoda može smanjiti vaše područje pokrivenosti.

b) Metalni limovi

Ovo je još jedna metoda u kojoj ako uvedete metal

poželjno je da će aluminij djelovati kao blokator signala između njih dvoje

antene. Budući da je metal vrlo reflektirajući s radiom

frekvencije, možete se riješiti smetnji uvođenjem
